Memahami NPN: Konsep, Fungsi, dan Peranannya dalam Elektronika
Dalam dunia elektronika, istilah npn sering kali muncul, terutama ketika membahas tentang transistor. Namun, bagi banyak pembaca awam, konsep NPN mungkin masih terdengar asing dan membingungkan. Artikel ini akan mengupas dengan lengkap mengenai apa itu NPN, bagaimana cara kerjanya, contoh penggunaan, serta pentingnya dalam berbagai aplikasi elektronik.
Apa Itu NPN?
NPN adalah salah satu tipe transistor bipolar junction (BJT) yang terdiri dari tiga lapisan semikonduktor, yaitu lapisan Negative (N), Positive (P), dan Negative (N). Nama NPN diambil dari susunan lapisan semikonduktor tersebut, di mana lapisan P berada di tengah antara dua lapisan N. Transistor ini berfungsi sebagai penguat arus listrik atau sebagai saklar elektronik.
Secara sederhana, transistor NPN memiliki tiga terminal utama, yaitu:
- Emitter: Terminal yang mengeluarkan elektron.
- Base: Terminal kontrol yang mengatur aliran elektron.
- Collector: Terminal yang mengumpulkan arus dari emitter.
Bagaimana Cara Kerja Transistor NPN?
Transistor NPN bekerja dengan prinsip pengendalian arus. Katakanlah Anda ingin mengontrol arus besar menggunakan arus yang lebih kecil. Di sini, arus kecil yang masuk ke terminal basis (base) akan mengendalikan arus yang lebih besar antara emitter dan collector.
Ketika arus kecil dialirkan ke basis, elektron dari emitter akan terdorong melewati basis menuju collector, sehingga arus lebih besar dapat mengalir dari collector ke emitter.
Contoh Praktis Cara Kerja NPN
Bayangkan Anda memiliki lampu LED yang membutuhkan arus besar untuk menyala, sedangkan tombol saklar hanya bisa menyediakan arus kecil. Transistor NPN bisa menjadi penghubung yang memungkinkan arus besar mengalir ke lampu LED ketika tombol saklar ditekan.
- Langkah 1: Tekan tombol saklar — arus kecil mengalir ke basis transistor.
- Langkah 2: Arus kecil di basis mengaktifkan transistor.
- Langkah 3: Arus besar mengalir dari collector ke emitter, sehingga lampu LED menyala.
Perbedaan NPN dan PNP
Sebagai pasangan dalam transistor bipolar, terdapat juga tipe PNP. Keduanya memiliki struktur yang hampir sama, namun arah aliran arus dan polaritasnya berbeda.
| Tipe | Susunan Lapisan | Arah Arus Utama | Keterangan |
|---|---|---|---|
| NPN | Negative – Positive – Negative | Dari Collector ke Emitter (elektron mengalir dari emitter ke collector) | Basis diberi arus positif terhadap emitter untuk mengaktifkan |
| PNP | Positive – Negative – Positive | Dari Emitter ke Collector (lubang mengalir dari emitter ke collector) | Basis diberi arus negatif terhadap emitter untuk mengaktifkan |
Secara praktis, NPN lebih banyak digunakan dalam rangkaian dengan catu daya positif karena kemudahan pengoperasiannya. Wikipedia Bahasa Indonesia
Aplikasi Umum Transistor NPN dalam Kehidupan Sehari-hari
Transistor NPN banyak dimanfaatkan dalam berbagai perangkat, mulai dari elektronik sederhana hingga alat-alat canggih. Berikut beberapa contoh aplikasinya:
1. Saklar Elektronik
Dalam rangkaian saklar elektronik, transistor NPN dapat menggantikan saklar mekanis untuk mengontrol arus besar secara otomatis. Contohnya pada lampu sensor gerak, transistor NPN akan mengaktifkan lampu saat sensor mendeteksi keberadaan seseorang.
2. Penguat Sinyal
Transistor NPN berperan penting sebagai penguat sinyal pada radio, mikrofon, dan perangkat audio lainnya. Misalnya, pada mikrofon, sinyal suara lemah dari getaran akan diperkuat oleh transistor agar bisa diproses lebih lanjut.
3. Rangkaian Logika Digital
Transistor NPN digunakan untuk membuat gerbang logika dasar seperti AND, OR, dan NOT yang menjadi dasar sirkuit digital di komputer dan peralatan elektronik.

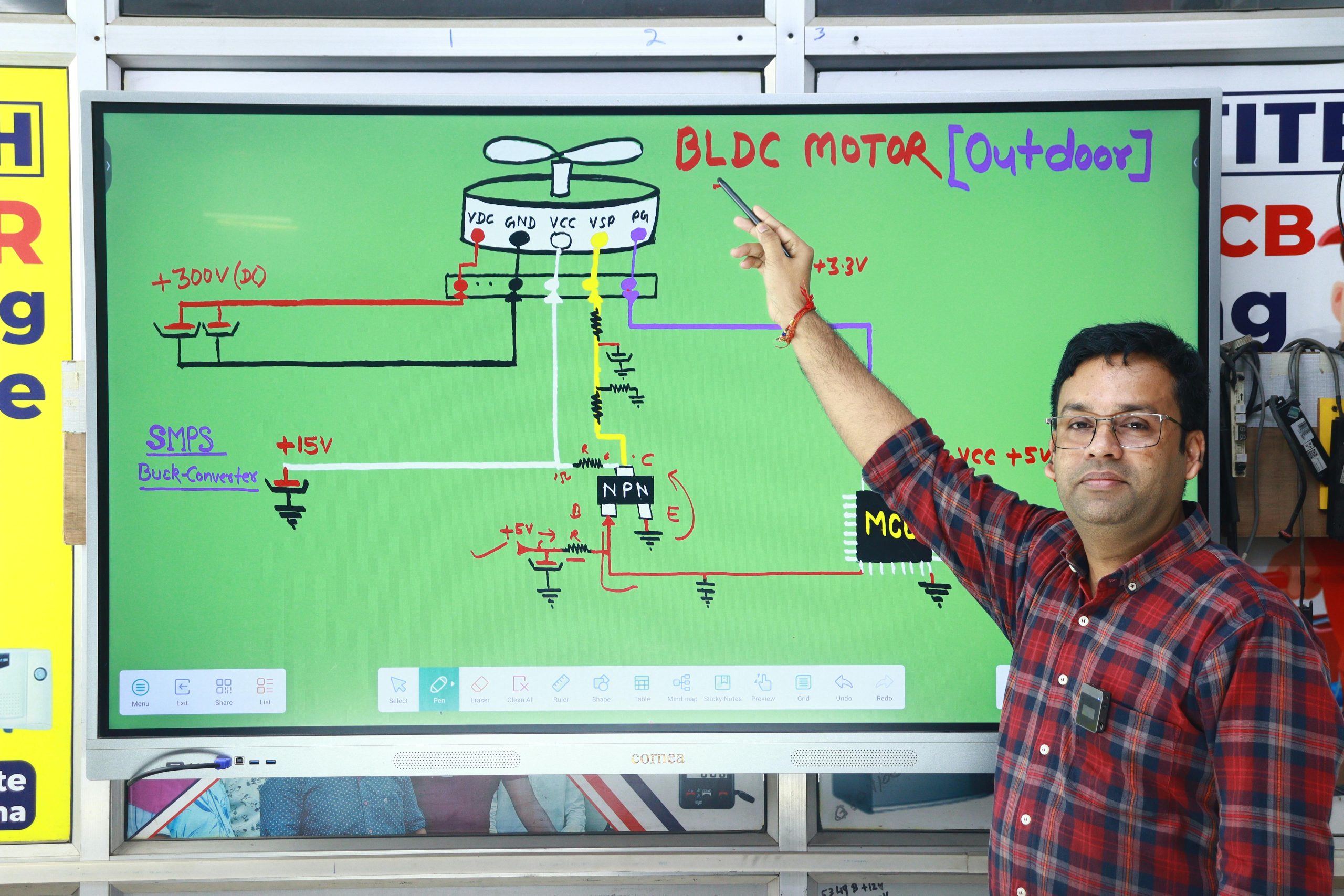

4. Motor DC dan Kontrol Kecepatan
Pada rangkaian kontrol motor DC, transistor NPN bisa digunakan sebagai pengendali untuk mengatur kecepatan putaran motor dengan cara mengontrol arus yang masuk.
Contoh Rangkaian Sederhana Menggunakan Transistor NPN
Untuk memberikan gambaran praktis, berikut ini adalah contoh rangkaian sederhana yang menggunakan transistor NPN untuk menyalakan LED dengan saklar.
- Komponen yang diperlukan: Transistor NPN (misal 2N2222), LED, resistor 1 kOhm untuk basis, resistor 220 Ohm untuk LED, saklar, sumber tegangan 9V.
- Prinsip kerja: Saat saklar ditekan, arus kecil mengalir ke basis transistor melalui resistor, sehingga transistor aktif dan mengalirkan arus ke LED yang membuatnya menyala.
Berikut adalah gambaran langkah kerjanya:
- Hubungkan terminal basis transistor ke saklar melalui resistor 1 kOhm.
- Sambungkan emitter ke ground (negatif baterai).
- Hubungkan collector ke LED yang kemudian tersambung ke sumber positif melalui resistor 220 Ohm.
- Ketika saklar ditekan, LED akan menyala karena transistor mengalirkan arus dari collector ke emitter.
Tips Saat Menggunakan Transistor NPN
Bagi pemula yang ingin bereksperimen dengan transistor NPN, perhatikan beberapa hal berikut agar rangkaian bekerja dengan baik dan aman:
- Gunakan resistor basis: Resistor penting untuk membatasi arus yang masuk ke basis agar transistor tidak rusak.
- Pastikan polaritas benar: Hubungkan emitter, basis, dan collector sesuai data sheet transistor yang digunakan.
- Perhatikan tegangan dan arus maksimum: Jangan melebihi spesifikasi transistor agar tidak terjadi kerusakan.
- Gunakan breadboard untuk percobaan: Pemula bisa merakit rangkaian di breadboard agar lebih praktis dan mudah modifikasi.
Kesimpulan
Transistor NPN merupakan komponen penting dalam dunia elektronika yang berfungsi sebagai penguat arus dan saklar elektronik. Dengan memahami konsep dasar, cara kerja, serta aplikasinya, Anda bisa mulai bereksperimen dan mengembangkan berbagai rangkaian elektronik sederhana hingga kompleks.
Selain itu, mengenal perbedaan antara transistor NPN dan PNP juga membantu dalam memilih komponen yang tepat sesuai kebutuhan rangkaian. Jadi, jangan ragu untuk mempelajari lebih lanjut dan mencoba membuat rangkaian praktis menggunakan transistor NPN agar pengetahuan Anda dalam elektronika semakin berkembang.
